¿Qué haces cuando te encuentras una avería eléctrica en un CRUZAMIENTO? ¿Lo retiras todo y lo haces todo nuevo? Aprende los detalles de cómo hacer un cruzamiento eléctrico y repara en 5 minutos cualquier avería
⚡️ ELECTRICIDAD DE EDIFICIOS ⚡️
Lección 3: 1 punto de luz controlado por 3 interruptores o más

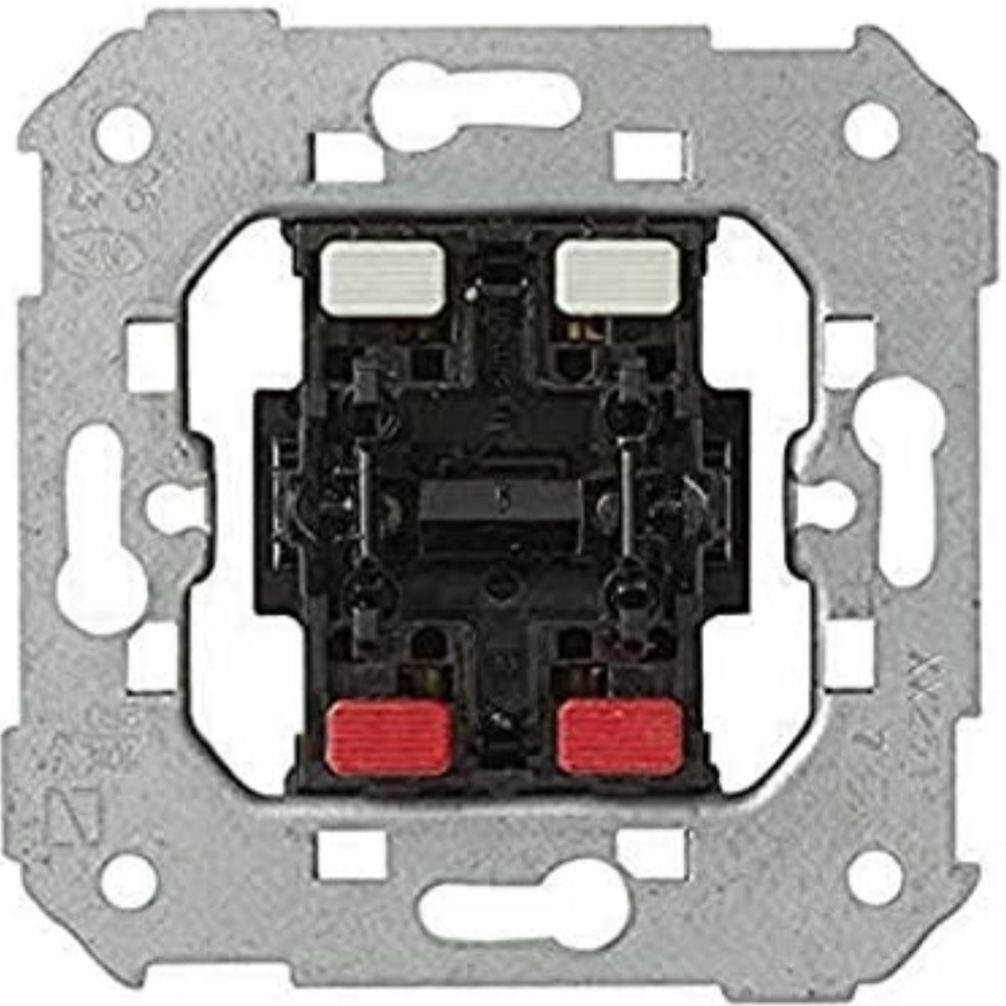

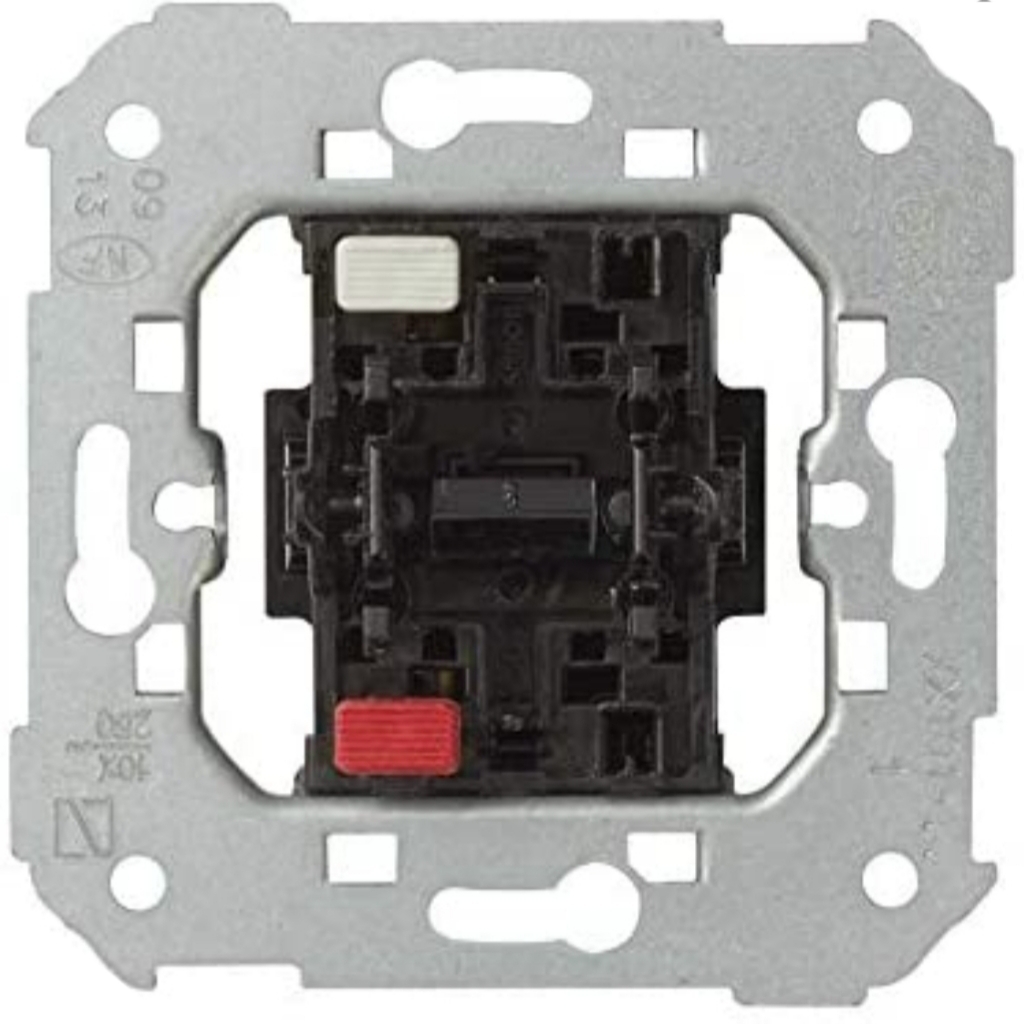

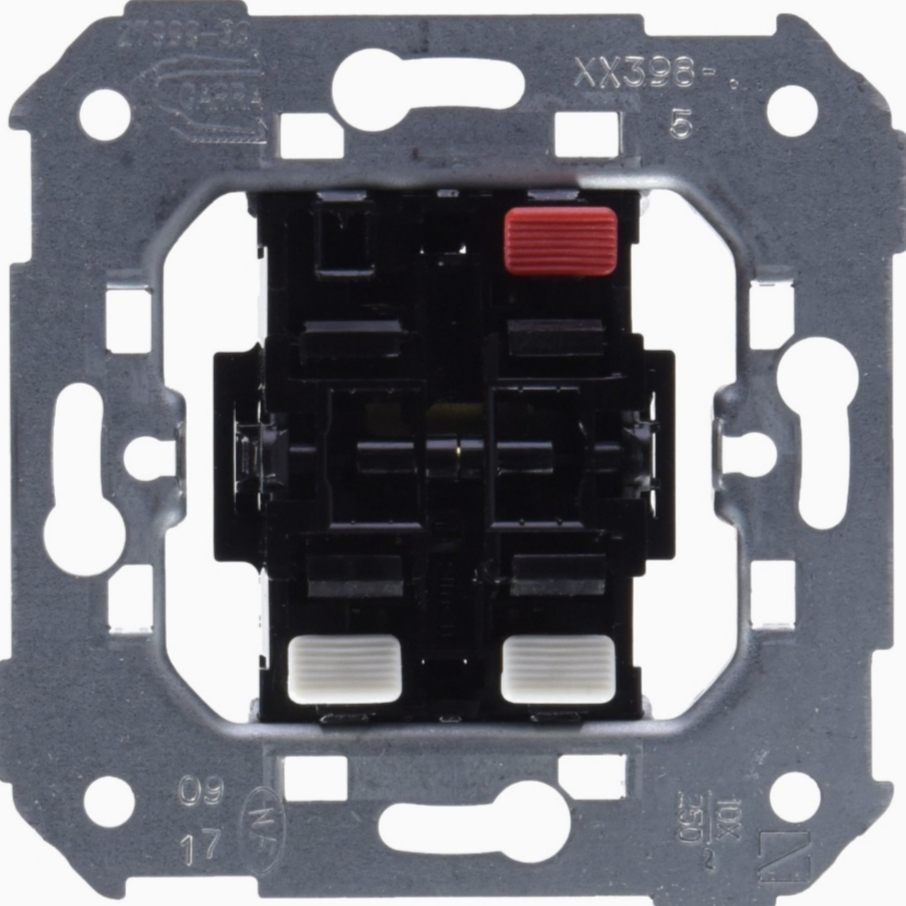

¿Qué diferencia a un mecanismo de CRUZAMIENTO de un CONMUTADO o de un INTERRUPTOR?
Lo primero que tenemos que tener en cuenta a la hora de controlar un punto de luz desde 3 lugares distintos es que no necesitaremos interruptores normales, necesitaremos 2 interruptores conmutadores y 1 de cruzamiento, que se diferencian porque este último tiene 4 bornas para conectar 4 cables, mientras que los interruptores conmutadores tienen para conectar 3 cables y los interruptores normales solo tienen para conectar 2 cables.
¿Cómo cablear un cruzamiento?
A continuación se muestra el esquema multifilar de la conexión de un cruzamiento
Te animo a llevar esta práctica al simulador eléctrico! Descárgate uno gratis aquí: (simulador eléctrico cade simu)
¿Cómo conectar en el mecanismo de cruzamiento?

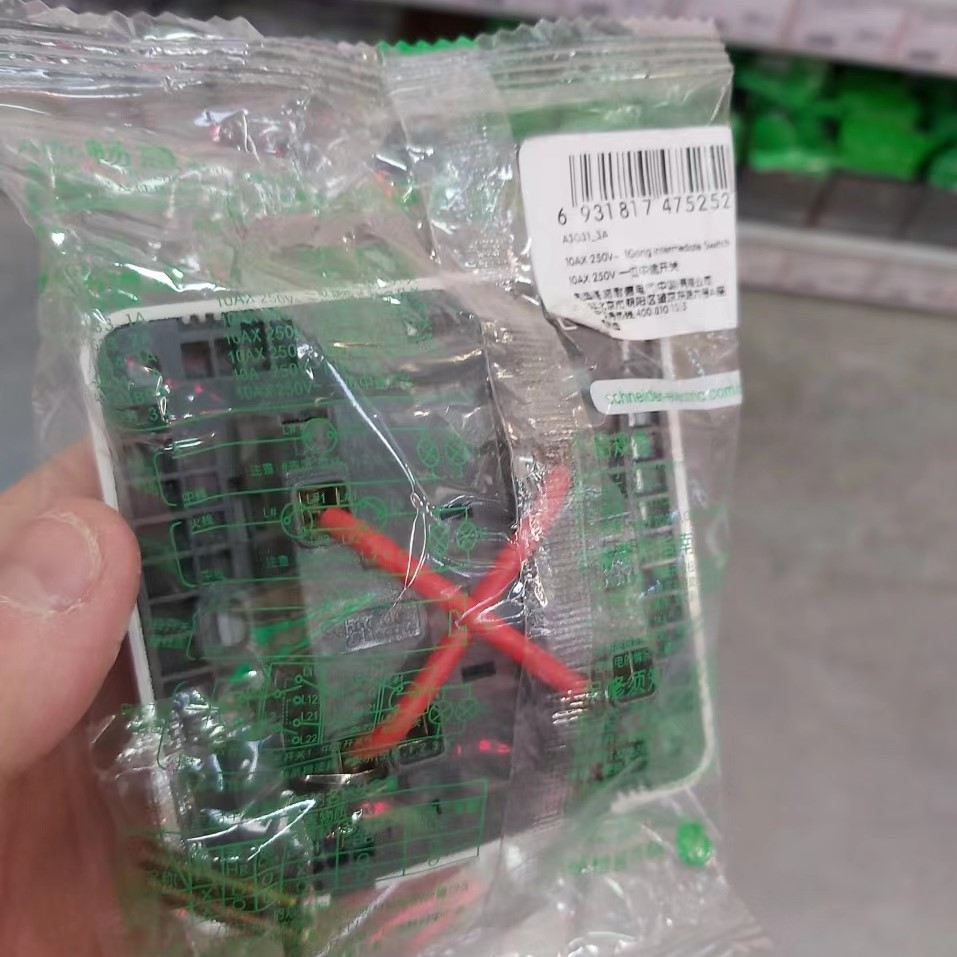

Lo que hay que tener en cuenta a la hora de conectar un cruzamiento es que hay 2 bornas de entrada y 2 de salida, así que habrá 2 bornas con una nomenclatura diferente a las otras 2 bornas. Veamos un ejemplo:
¿Es el cruzamiento un doble conmutador?
En ocasiones algunos fabricantes lo que hacen es juntar 2 conmutadores y puentearlos entre si como se muestra a continuación
¿Cómo comprobar un cruzamiento?
Se puede comprobar su correcto funcionamiento con un multimetro común, se pone en su función de continuidad y una pinza se conecta a la entrada del conmutador y la otra pinza a una de las salidas, la que se quiera comprobar. Al accionar el conmutado tiene que dejar pasar la corriente y en el otro accionamiento no tiene que dejar pasar la corriente. Luego se puede hacer lo mismo con la otra entrada y la otra salida. De esta manera se puede saber si el conmutado esta defectuoso o no.
¿Y qué pasa si necesito más de 3 interruptores?

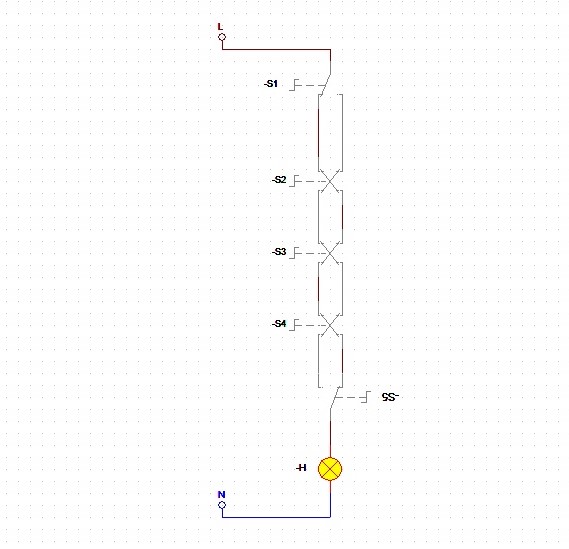

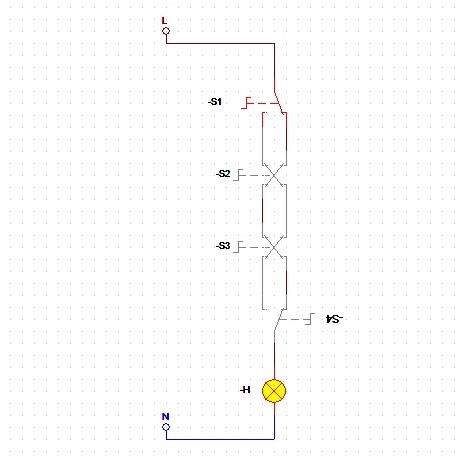

A continuación se muestra como se haría la instalación en caso de necesitar más de 3 interruptores.
También puedes ver este vídeo donde se explica cómo hacer el cruzamiento:
Si te ha quedado alguna pregunta, no dudes en preguntar. Para la próxima lección veremos como hacer el control de varias lamparas desde cualquier punto de control.
