La normativa sobre la línea de enchufes ha cambiado con los años, en este artículo vemos la normativa actual en España, de cuántos amperios se pone el magnetotérmico, y cuántas líneas hacen falta en un grado de electrificación BÁSICA. Descubriremos que hay detrás de un enchufe y aprenderemos a alargar algún enchufe que necesitemos en la casa.
⚡ELECTRICIDAD DE EDIFICIOS ⚡
Lección 6: Circuito de enchufes C2 y C5
¿Qué nos encontramos detrás de un enchufe?
Hacer una instalación de enchufes, realmente es de lo mas sencillo. En este circuito no intervienen ni mecanismos ni resistencias (bombillas, interruptores, etc) por lo que los cables que hay detrás de un enchufe (fase, neutro y tierra) van del enchufe a las cajas de empalmes, y de ahí van directos al cuadro eléctrico.
¿Qué son las “líneas” eléctricas?
Se denomina ‘línea’ al conjunto de fase, neutro y tierra de un mismo circuito. Como ahora aquí estamos hablando de los enchufes de la vivienda, el conjunto de estos 3 cables serian ‘una línea’, conocida también como ‘la línea de enchufes’. La línea de enchufes es el Circuito 2 en el cuadro eléctrico (en adelante C2). En una instalación básica tendremos un mínimo de 5 circuitos, es decir, 5 líneas. Estas líneas se protegen con un magnetotérmico ubicado en el cuadro eléctrico de la vivienda, y se pone un magnetotérmico para cada una de los circuitos (o líneas).
Antiguamente en las viviendas había una única línea de enchufes, denominada línea de fuerza, pero esto ha cambiado con el paso de los años, ahora hay 2 lineas, veamos.
¿Cómo hacer una instalación de enchufes?
Actualmente la normativa BOE obliga a toda instalación eléctrica a poner un mínimo de 2 circuitos de enchufes. El C2 y el C5 (circuito 2 y circuito 5 respectivamente). Ambos circuitos se realizan con cable de 2,5mm2. Esto es una diferencia con respecto a la línea de alumbrado, que se realiza con cable de 1,5mm2.
C2: Serían los enchufes genéricos de la vivienda, tales como los que nos encontramos en las habitaciones.

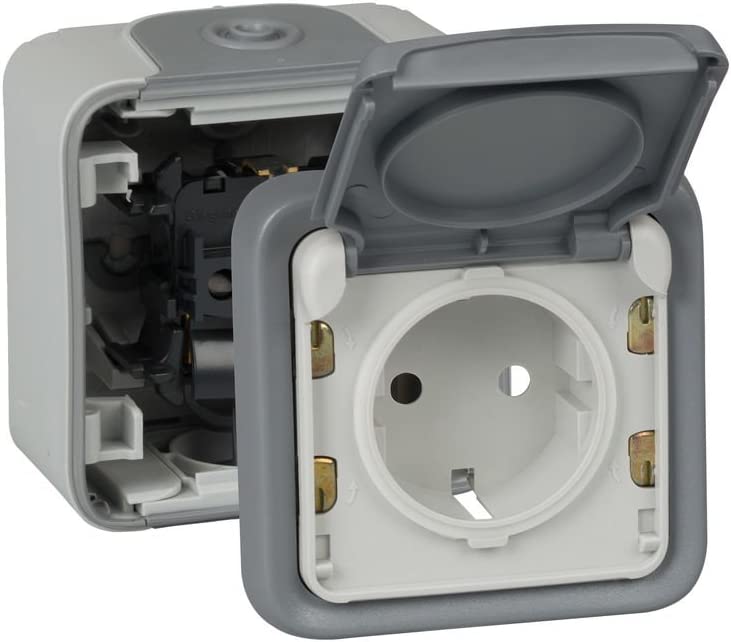

C5: Se le llama ‘linea de enchufes de zonas húmedas’, son los que ubicamos en lavabos, baños, y los que normalmente están sobre el mármol de la cocina.

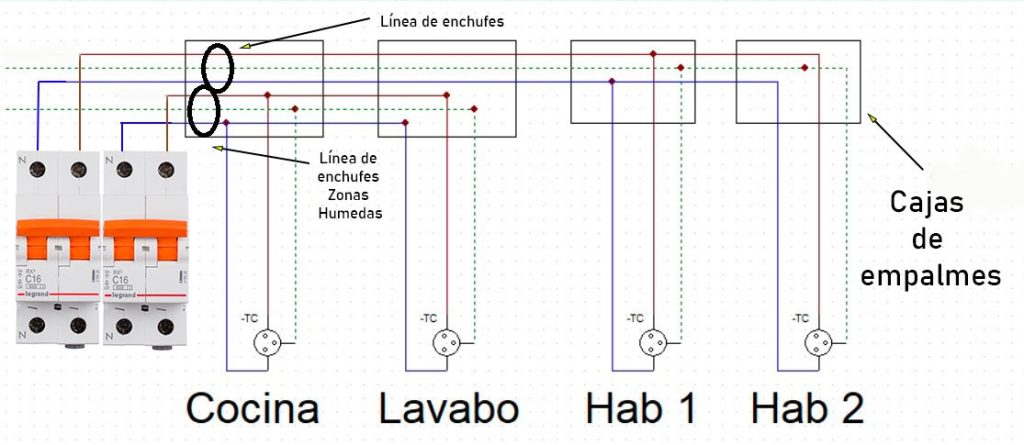

A continuación se puede ver una instalación con 2 líneas de enchufes, o lo que es lo mismo, con 2 circuitos de enchufes.
¿De cuántos amperios se pone el magnetotérmico para el circuito de enchufes?
Pues hemos dicho que el circuito para enchufes se hace con cable de 2,5mm2, por eso protegeremos este circuito con una PIA (Pequeño Interruptor Automático) de 16 Amperios.
Esto es así tanto para el C2 como para el C5.
¿Hay que poner cable de tierra?

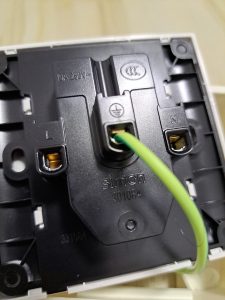

Todos los enchufes de la vivienda llevan un tercer cable, es el cable de tierra (amarillo verde) que se pone de protección. Este es un tema del que hablaré en otro articulo pero de momento debes saber que el cable de tierra SÍ se conecta en el enchufe, en su borna correspondiente y, de ahí, se lleva al cuadro eléctrico, donde se juntara con todos los tierras de la vivienda. En su trayectoria no se mezclará con tierras de otras líneas, pero sí puede empalmarse con tierras de la misma línea.
Mas adelante, hablaremos de este cable, explicaremos exactamente cuál es su función, para qué sirve, y cómo se mide para saber que está funcionando correctamente.
Otra cosa importante para con el cable de tierra, es que se pone del mismo diámetro que su línea. Por ejemplo, en este artículo hemos hablado de que la línea de enchufes tiene que ser de 2,5mm2, pues su tierra será igualmente de 2,5mm2.
Malas prácticas a evitar al poner enchufes eléctricos:
❌ Hacer el neutro con un diámetro de cable mas pequeño.
✅ El cable de neutro tiene que ser del mismo diámetro que la línea.
❌ No poner cable de tierra.
✅ Siempre se debe poner cable de tierra, es por seguridad.
❌ Poner el cable de tierra de diámetro mas pequeño.
✅ El diámetro del cable de tierra tiene que ser del mismo diámetro que del de la línea.
❌ Juntar los tierras de diferentes líneas en las cajas de empalmes para llevar hacia el cuadro eléctrico un solo cable de tierra.
✅ En el cuadro eléctrico tienen que llegar tantos cablea de tierra como circuitos (líneas) tengamos.
Preguntas frecuentes:
1) ¿Cómo cambiar un enchufe?
En el siguiente vídeo se puede ver como proceder para cambiar un enchufe.
2) ¿Cómo elegir un enchufe?
Los enchufes habituales para España están fabricados para funcionar con una tensión de 230 voltios (160-240V), y aguantan una intensidad de 16 Amperios (A). Si necesitas un enchufe de estas caracteristicas normal, sencillo y barato mira estos:
3) ¿Cómo meter los cables de 4mm2 o 6mm2 en un enchufe normal?
En ocasiones nos encontramos con líneas de cable más grueso a 2,5mm2 y nos las vemos para conectar el cable en el enchufe. Especialmente si en el mismo enchufe van 2 o mas cables juntos. ¿Te suena?
¿Te ha pasado que después de pasar la linea de 4mm2 o 6mm2 el cable no te entra bien en el enchufe y le cortas mas pelillos reduciendo su sección? Saber que existe esta práctica nos viene bien porque a la hora de ir a buscar una avería en una vivienda pues podríamos primero revisar estos enchufes ya que las probabilidades de que la avería esté ahí son mayores.
El porqué de esta práctica radica en la intensidad que aguantan los enchufes. Los enchufes normales aguantan una intensidad de corriente de 16A amperios, y cuando ponemos la línea de 4mm2 deberíamos utilizar enchufes que aguanten 20A. Con la línea de 6mm2 pasa lo mismo, deberíamos utilizar enchufes que aguanten hasta 25A y así los agujeros del enchufe para poner el cable ya serán más grandes y no tendremos que reducir la sección al cable.

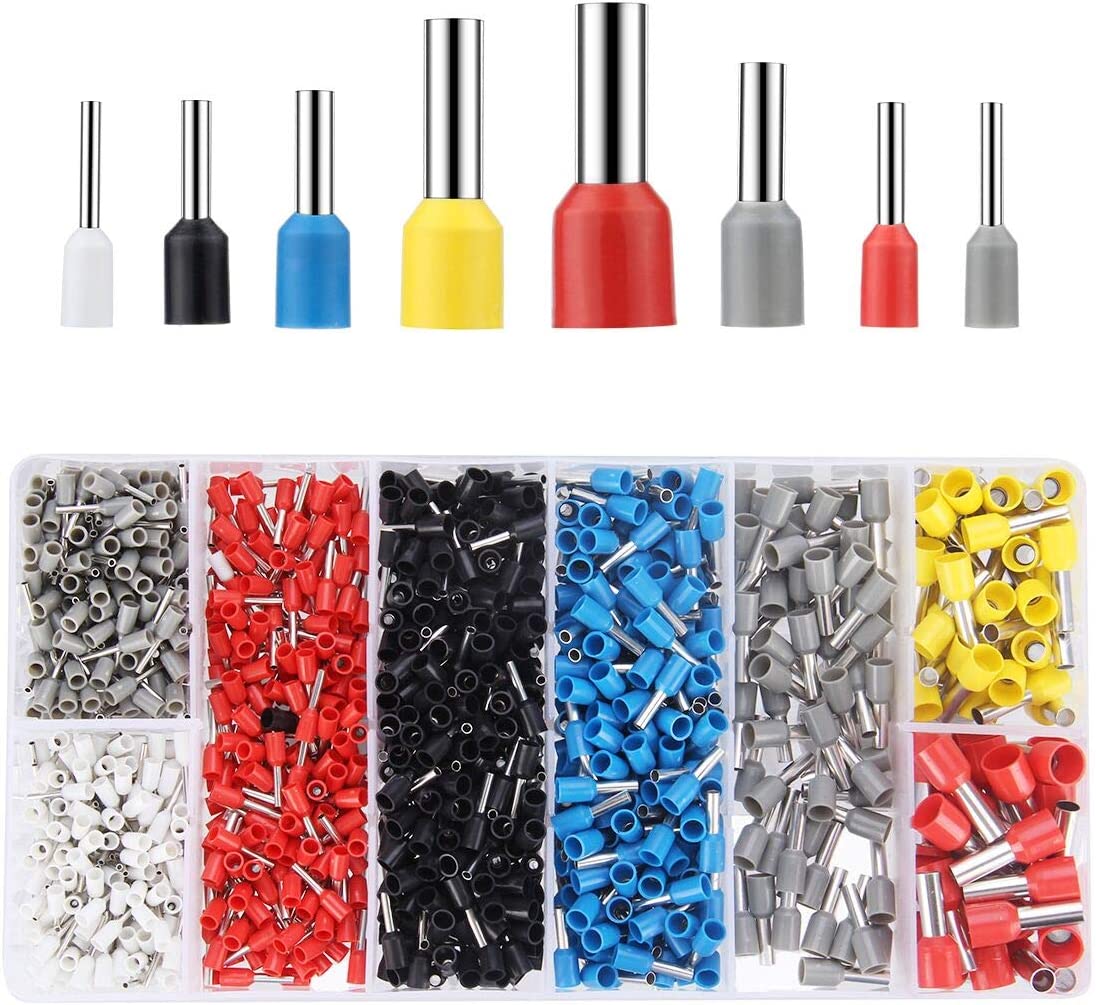

Si en tu zona no dispones de enchufes que aguanten 20A ni 25A, puedes optar por ponerle punteras al cable. Las punteras suelen ser algo mas pequeñas que la sección del cable pero aguantan más intensidad por el material del que están fabricadas.
5) ¿Cómo alargar un enchufe?
Cuando alguien quiere instalar un enchufe extra en la habitación puede sacar la línea del enchufe más cercano, ya que se trata de la misma línea. Generalmente, no hace falta poner ninguna caja de empalmes ya que en el agujero del enchufe, donde conectamos el cable, suelen caber 2 cables sin problemas. Así que la linea para el enchufe que queremos hacer, puede salir del otro enchufe ya existente.
Si te ha quedado cualquier duda, no dudes en escribirme, que te contestaré lo antes posible.
El resto de circuitos que encontramos en la vivienda (el C3, y C4) también van a ser enchufes, pero ahora ya serán enchufes destinados a electrodomésticos concretos.
Esto lo veremos en la siguiente lección, donde hablaremos de EL CUADRO ELéCTRICO.
