Lección 2: 1 punto de luz controlado por 2 interruptores
¿Qué diferencia a un conmutador de un interruptor?

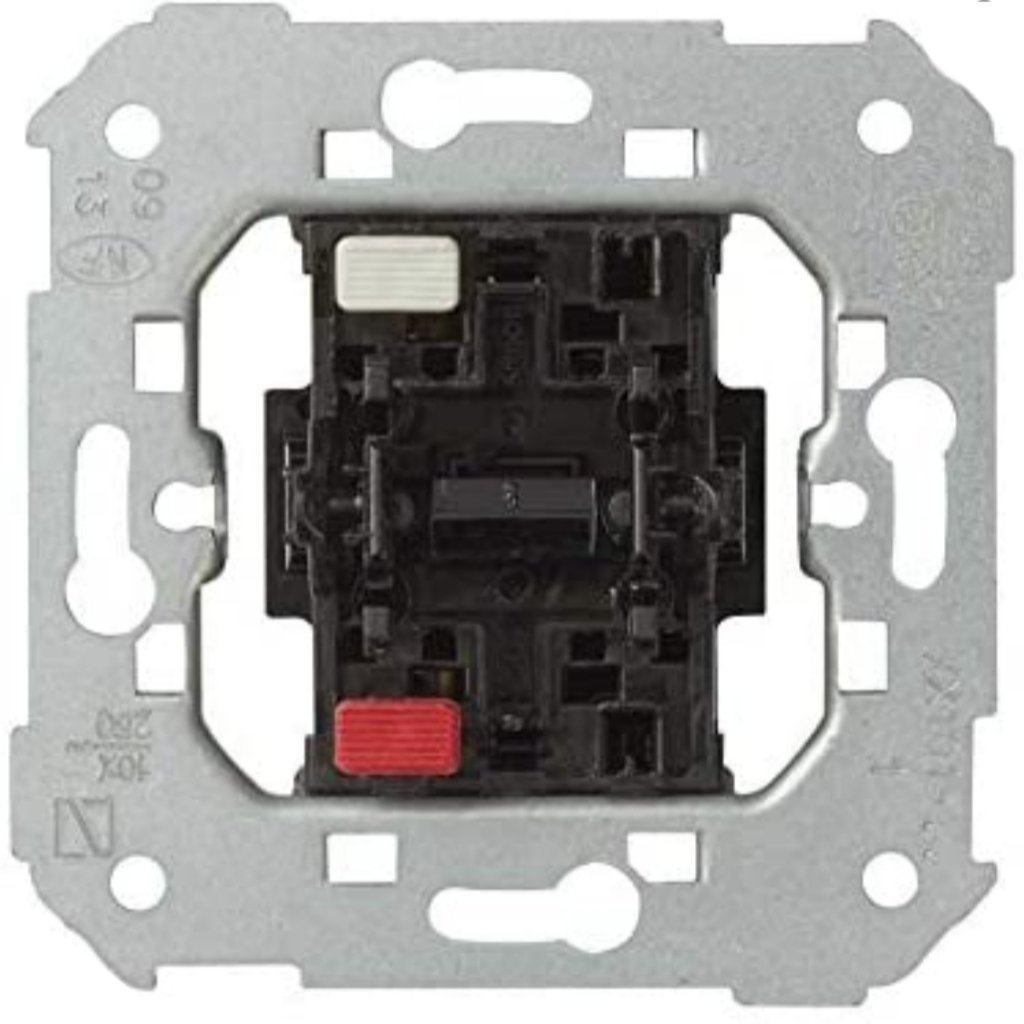

Lo primero que tenemos que tener en cuenta a la hora de controlar un punto de luz desde 2 lugares distintos es que no necesitaremos interruptores normales, necesitaremos interruptores conmutadores, que se diferencian porque tienen 3 bornas para conectar 3 cables, mientras que los interruptores normales solo tienen para 2 conexiones.
¿Cómo conectar un conmutado eléctrico?

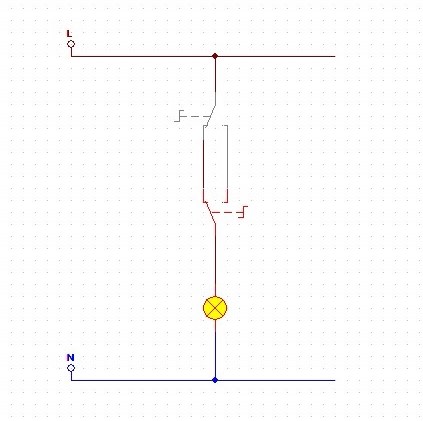

A continuación se muestra el esquema multifilar de la conexión de un conmutado

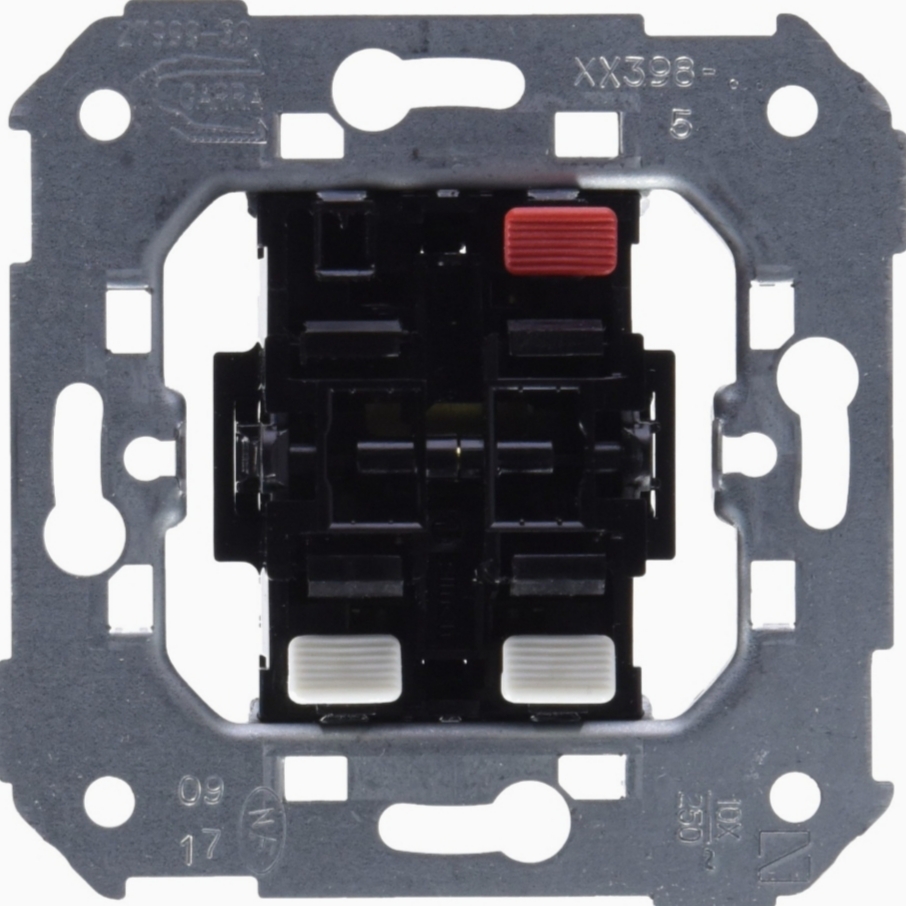

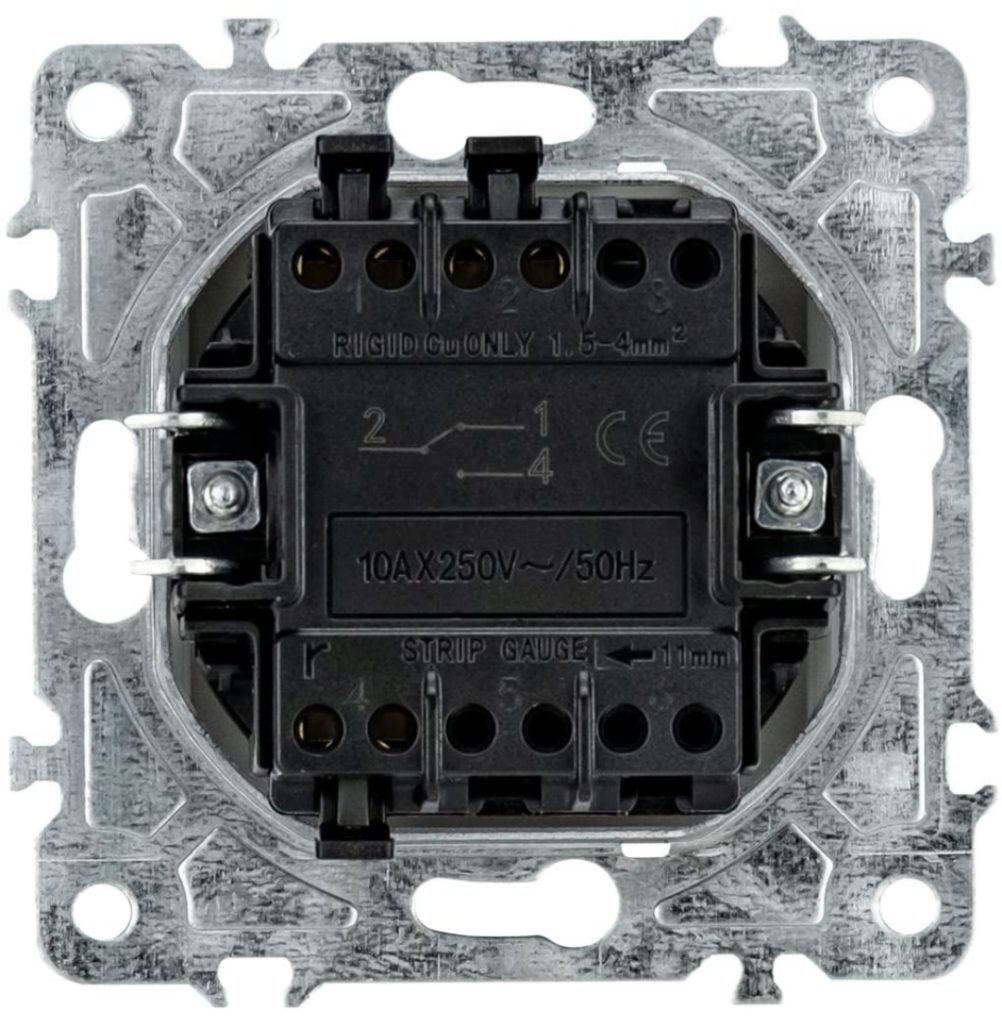

Lo que hay que tener en cuenta a la hora de conectar el conmutado es que hay 1 borna de entrada y 2 de salida, así que habrá 1 borna con una nomenclatura diferente a las otras 2 bornas, mientras que estas 2 bornas de salida tendrán una nomenclatura común. En ocasiones se distingue por el esquema. Veamos algunos ejemplos:
¡Te animo a llevar esta práctica al simulador eléctrico! Descárgate uno gratis aquí: https://bit.ly/3MtqF4r
¿Cómo comprobar un conmutado eléctrico que no funciona?
Un conmutador de vivienda es un mecanismo relativamente sencillo, abre un sentido a la vez que cierra el otro. Se puede comprobar su correcto funcionamiento con un multimetro común, se pone en su función de continuidad y una pinza se conecta a la entrada del conmutador y la otra pinza a una de las salidas, la que se quiera comprobar. Al accionar el conmutado tiene que dejar pasar la corriente y en el otro accionamiento no tiene que dejar pasar la corriente. Luego se puede hacer lo mismo con la otra salida. De esta manera se puede saber si el conmutado esta defectuoso o no.
¿Problemas con el conmutador antiguo que no funciona?
Lo mencionado anteriormente es con el conmutador actualmente utilizado y estandarizado. Pero antiguamente se utilizaban otros esquemas que te muestro a continuación. Además te explico porque ya no se utilizan.

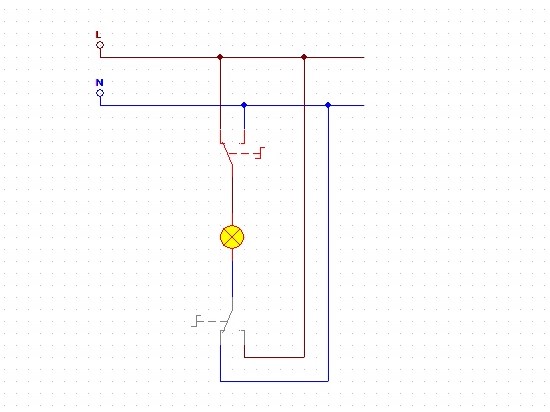

Circuito CONMUTADO A 230 VOLTIOS
Este circuito se dejo de utilizar por la presencia de corriente en los conmutados, lo que lo hacia un tanto peligroso. Aún hoy podrías encontrártelos en alguna instalaciones antiguas en España.

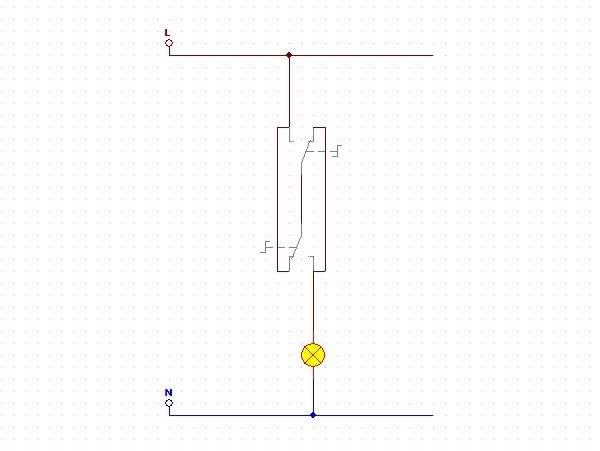

Circuito CONMUTADO CON PUENTES
Este es un circuito que funciona a la perfección, pero nunca me lo he encontrado.
Para la próxima lección veremos cómo hacer un cruzamiento, muy útil para habitaciones de matrimonio. Esto es controlar un punto de luz desde 3 interruptores (o más).
