Lección 5: ¿Cómo hacer una instalación eléctrica para un timbre?
¿Cómo hacer una instalación eléctrica para un timbre?
Para entender cómo hacer una instalación eléctrica para un timbre hay que tener muy clara la instalación de 1 interruptor para encender una bombilla. Estas dos instalaciones son muy similares.

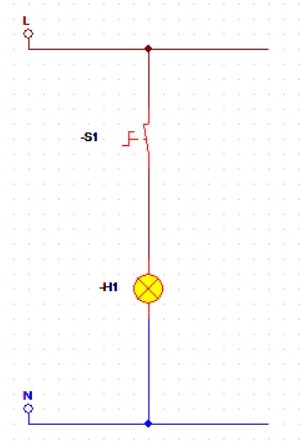

Por eso, adjunto abajo el esquema eléctrico de un interruptor para una bombilla, a modo de repaso:
Parecido a la instalación de un interruptor para una bombilla, para hacer la instalación eléctrica de un timbre utilizaremos un pulsador (en sustitución del interruptor) y, a continuación, se lleva el cable de fase o retorno al timbre que hayamos seleccionado (en sustitución a la bombilla). Y finalmente, el cable se conecta del timbre al neutro para su retorno.

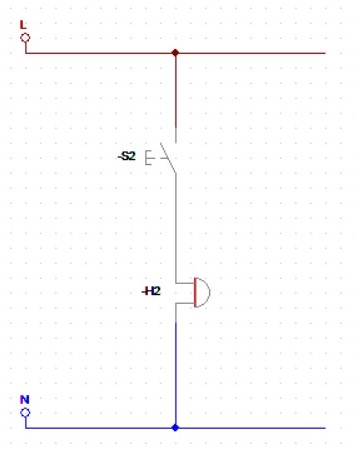

Muestro esquema:
Se puede apreciar la similitud entre la instalación de un interruptor para una bombilla y la instalación de un pulsador para un timbre.
🤔 Para pensar: ¿Qué pasa si ponemos un pulsador con una bombilla? y ¿qué pasa si ponemos un interruptor con un timbre? Ponlo en tu simulador eléctrico favorito y compruébalo. Si no tienes uno, prueba este que es muy sencillo de utilizar y gratis! Échale un vistazo aquí: https://www.agualuzygas.pro/tutoriales/simulador-electronico/
¿Qué diferencia hay entre un pulsador y un interruptor?
Por fuera, el pulsador es igual a un interruptor, pero por dentro incorpora un muelle que devuelve la tecla a su posición de reposo después de pulsar. En su posición de reposo no hay continuidad, y cuando se pulsa se cierra el circuito sonando el timbre. Al dejar de pulsar el timbre se silencia.
Pulsadores que puedes encontrar en el mercado:
Timbres para tu casa:
Aparte de los timbres comunes, también se pueden instalar timbres inalámbricos, porteros automáticos, vídeo porteros y vídeo porteros inalámbricos, pero esto sería para otra lección.
Ponme abajo que te gustaría aprender a instalar. 👇
Avería en una instalación de timbre:
Cuando nos encontramos con la avería en una instalación de timbre, se procede exactamente de la misma manera que verificamos una instalación de interruptor para con su punto de luz.
En el siguiente vídeo se puede ver cómo proceder con una instalación de estas, de interruptor bombilla.
Con un timbre, primero yo empezaría soltando los cables del pulsador, al juntarlos entre ellos el timbre tiene que sonar (⚠️ esto se hace con tensión).
- Si haciendo esto el timbre sí suena, significa que hay que substituir el pulsador.
- Si el problema es que el timbre esta sonando durante todo el tiempo, seguramente el pulsador se ha clavado, se puede substituir el pulsador por uno nuevo.
- Y si al juntar los cables del pulsador el timbre no suena, continuaremos comprobando la avería en el timbre. Se puede comprobar si le llegan los 220V en corriente alterna.
- Si NO le llegan 220V después de juntar los cables en el pulsador, es que el cable (o bien de fase o bien de neutro) se ha interrumpido en algún punto de la instalación.
- Si al timbre SÍ le llegan 220V y a pesar de eso no suena, es que el timbre se ha estropeado y se debería substituir por uno nuevo.
He aquí algunos timbres sencillos para el hogar:
Diferencia entre un timbre y un zumbador
Un timbre es un elemento que produce un sonido al detectar un impulso eléctrico. Si ese impulso eléctrico se mantiene prolongado, el timbre podría dañarse ya que su bobina interna podría quemarse. En cambio, el zumbador no se estropea en caso de un impulso prolongado.
Generalmente se utiliza el timbre para las viviendas. Su simbología es la siguiente:
¡Espero que este articulo te haya servido!
Si te ha quedado cualquier duda, puedes escribirme abajo. 👇
